Решил сделать распределитель питания для подключения периферии (планшет, регистратор,
зарядка для телефона…)в автомобиль. Его возможности: четыре независимых канала
питания, три из которых настраиваемые в диапазоне от 0 до 14В с током нагрузки до 2,5 А.

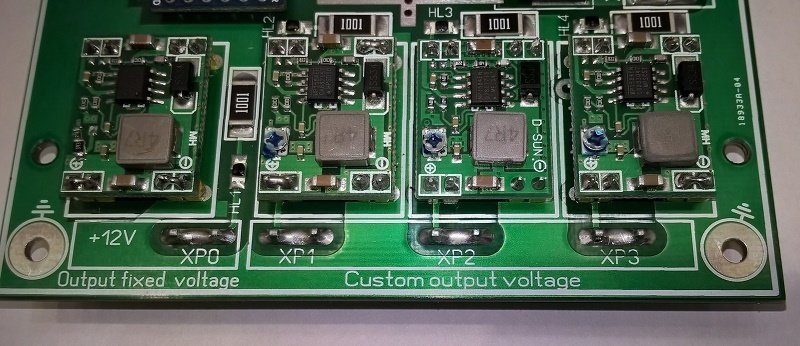

Использую проверенные в работе, почти не убиваемые DC-DC преобразователи на базе MP1584. yandex.ru/images/search?text=MP1584
Еще один канал построен на преобразователе NSD15-12S5 с гальванической развязкой земли и фиксированным напряжением +/-5 вольт и током до 3 А (Модуль NSD15-12S5 не является обязательным и необходимым элементом системы. В варианте распределителя питания без NSD15-12S5 напряжение канала равно напряжению на АКБ с настраиваемыми временными задержками вкл./выкл.) www.mean-well.ru/store/NS…yclid=6429783111707921543

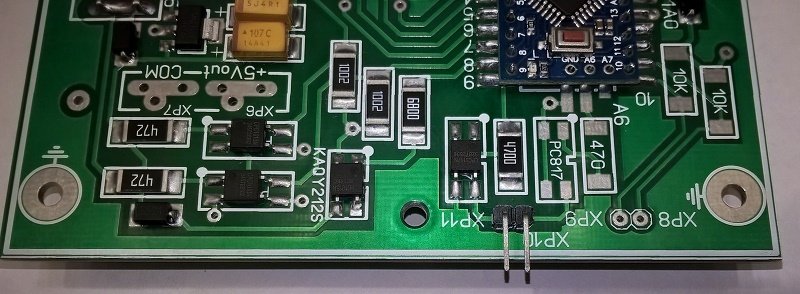

Один слаботочный канал для управления планшетом по датчику Холла ( возможен как с нормально замкнутым выходом, так и с нормально разомкнутым).
Управление каналами построено на базе контроллера Arduino Pro Mini и смарт-ключе коммутации напряжения BTS724G от компании Infineon. www.infineon.com/dgdl/Inf…316f112290116f299e245725c
В свою очередь вся эта система подключена к бортовому напряжению питания автомобиля через еще один смарт-ключ BTS640S2 от той же компании.
Немного о смарт-ключах. Это устройства коммутации напряжения с высокими токами (до 200 А), заменяющие собой мощные реле, предохранители и имеющие в своем арсенале такие параметры, как защита от короткого замыкания, от переплюсовки напряжения, защита от обратного тока, перегрева, возможность контролировать изменения в нагрузке.
Вернусь к распределителю… Подключается он к бортовой сети авто напрямую без кнопок и включателей в месте, где напряжение постоянное и не пропадает ни при каких обстоятельствах (скажем непосредственно к аккумулятору). Еще один вывод подключен к линии "АСС". Алгоритм работы следующий (может быть изменен по желанию):
Один из вариантов алгоритма работы распределителя питания (для питания планшета, USB HUB-а, периферии). DC-DC модуль NSD15-12S5 в данном исполнении не используется и контакты"IN +12V", "IN ACC", ХР0, ХР1, ХР2, ХР3 выведены на противоположную сторону от радиатора.Контакты на плате распределителя:Выход ХР0 — напряжение не регулируетсяи всегда такое, как и на аккумуляторе. Выход ХР1 — напряжение на выходе 5,5 В. (USB HUB)Выход ХР2 — напряжение на выходе 4,2 В. (питание планшета)Выход ХР3 — напряжение на выходе 5,5 В. (периферия)Выход ХР11 — слаботочный выход нормально замкнутый на "землю"(при включении канала на выходе пропадает "GND-земля")Для управления по датчику Холла или чем-то подобным.Алгоритм работы.Включаем "АСС":Через 4 сек. включаются каналы Выход ХР1, Выход ХР2, Выход ХР3.Еще через 2 сек. включаются каналы Выход ХР0,Выход ХР11.Выключаем "АСС":Через 6 сек. выключаются каналы Выход ХР3, Выход ХР11.Еще через 2 сек. выключается канал Выход ХР0.Канал Выход ХР2 выключится через 30 часов или если напряжение на АКБ станет меньше или ровно 11,9 В.Если включен "АСС", но не заведен двигатель и напряжение на АКБ уменьшилось до 11,9 В :через 6 сек. выключаются каналы Выход ХР3, Выход ХР11.Еще через 2 сек. выключается канал Выход ХР0.Еще через 10 секунд выключится канал Выход ХР2.Питание на контроллер (Arduino ProMini) будет подаваться до поворота ключа из положения "АСС" в положение "OFF".Запуск системы возможен только если напряжение на АКБ больше или ровно 12,0 В.

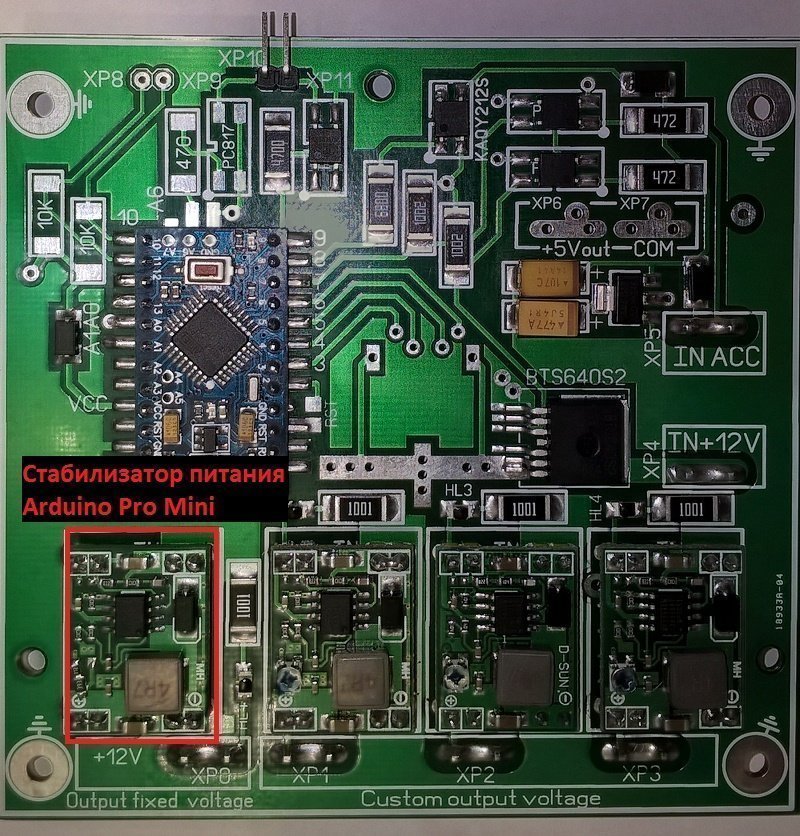

Размер платы распределителя 98 мм. х 96 мм. Монтаж выполнен на двухстороннем стеклотекстолите 1.6 мм и толщиной медного слоя каждой стороны в 70 мкм. Провел три сравнительных теста — один с нагрузкой в 1.9А на каждый из 3-х каналов, но без радиатора и второй при этой же нагрузке с радиатором. И еще один тест с нагрузкой в 2,6А на каждый из 3-х каналов, но естественно с радиатором. Во всех тестах выходное напряжение на DC-DC преобразователях было выставлено на 5,4 — 5,5 в. (Один DC-DC преобразователь имеет фиксированное выходное напряжение 4,9 В для питания контроллера Arduino Pro Mini и в тестах не участвовал ).
В первом тесте наблюдал нагрев микросхемы MP1584 на каждом модуле до 56-63 градусов (диод и дроссель примерно в этом же диапазоне). В таком режиме распределитель проработал в течение примерно 5-и часов. "Просадок" по напряжению на каналах не наблюдал, что уже радует. Во втором тесте с радиатором температура на самом радиаторе не поднималась выше 40 градусов. В таком режиме блок проработал примерно 2 часа. Все каналы соответственно работали нормально.При этом температура на смарт-ключах BTS640S2 и BTS724G была зафиксирована на 43-х градусах и 39 градусах соответственно.
В тесте с нагрузкой в 2.6А на каждый канал температура радиатора через 3 часа непрерывной работы блока поднялась до 52 градусов и оставалась неизменной… При этом температура на смарт-ключах BTS640S2 и BTS724G была зафиксирована на 56-х градусах и 41 градусах соответственно. Дальше уже "гонять" блок не стал. Резюме тестов — можно гарантированно использовать распределитель питания с нагрузкой на канал до 2.0А. И с ограничениями при использовании свыше 2.0А (max до 2.5А) на канал. Теплоотвод от микросхемы, диода и индуктивности (эти элементы имеют значительный нагрев) на платах MP1584EN выполнен через силиконовую термо-проводящую подложку. www.ebay.co.uk/sch/i.html…e+Silicone+sheet&_sacat=0
Это видео одного из вариантов алгоритма работы блока.
